vCenter, VMware, vSphere

Advanced Cross vCenter vMotion disponible en vSphere 7.0 Update 1c (p02)

¿De qué se trata Cross vCenter vMotion?

Advanced Cross vCenter vMotion es nueva capacidad disponible con la actualización vSphere 7.0 Update 1c (p02), que nos brinda una forma nativa de vMotion VM entre servidores vCenter y dominios SSO totalmente separados.

Imaginemos los diversos casos de uso de esta nueva funcionalidad. Migración de entornos completos, consolidación o bien cualquier necesidad de mover maquinas virtuales entre diferentes vCenter. Mover VMs sin estar limitado por las configuraciones de vCenter Server permite muchas «libertades» de migración.

Desde vSphere Client, hay dos flujos de trabajo disponibles para migrar cargas de trabajo entre vCenter Servers. Puede utilizar la opción ‘importar máquinas virtuales’ en la vista Hosts y clústeres para importar máquinas virtuales desde un vCenter Server “Origen” o bien seleccionar máquinas virtuales desde nuestro vCenter y optar por ‘Migrar’ hacia otro..

Caso de uso A: importar o migrar máquinas virtuales desde otro vCenter Server (que NO tiene que estar ejecutando vSphere 7.0 Update 1c (p02), ni en el mismo dominio de SSO). Ahora hay una nueva opción llamada » Importar VMs/Import VMs » cuando hace clic con el botón derecho sobre un objeto de vSphere Datacenter o Cluster.

A continuación, especificará su vCenter Server de origen. De forma predeterminada, estará en blanco y deberá agregar todos los vCenter Server desde los que desea migrar las máquinas virtuales al vCenter Server actual al que está conectado.

Nota: Por motivos de seguridad, las credenciales de vCenter Server guardadas no se conservan y se borrarán al cerrar la sesión o cuando expire la sesión actual.

Ahora, haga clic en la pestaña Saved vCenters y seleccione el vCenter Server de origen específico; o bien cargue un nuevo vCenter y haga clic en Siguiente, para este último caso nos aparecerá la alerta de seguridad.

Aceptamos la misma, y en caso de que todos los datos sean correctos nos informará que la conexión ha sido exitosa. Click en siguiente

El último paso es seleccionar la VM, las las VMs del vCenter Server de origen al cual nos conectamos y que deseemos migrar al vCenter Server actual

Los siguientes pasos, son los normales a los cuales estamos acostumbrados al realizar un vMotion de storage y de recursos de cómputo.

A continuación las imágenes demostrativas

Caso de uso B: exportar o migrar máquinas virtuales desde el vCenter Server actual a otro vCenter Server que NO necesariamente tiene que estar ejecutando vSphere 7.0 Update 1c (p02), ni en el mismo dominio de SSO

Para iniciar este flujo de trabajo, simplemente haga clic derecho en la (s) VM (s) deseada (s) y luego haga clic en » Migrar » y ahora verá un nuevo tipo de migración llamado opción de exportación Cross vCenter Server .

Seleccionamos Cross vCenter Server export

Y a partir de este paso, el flujo de trabajo es similar al Método A, en el que selecciona o agrega los vCenter Sever deseados y luego continúa con la migración.

Notas importantes

  • La migración utiliza puertos vmkernel con trafico vmotion habilitado, tal como vMotion normal. Por lo tanto, el host de origen y destino deben poder comunicarse mediante puertos vMotion.
  • La dirección MAC de la VM/VMs permanece/n igual/es después del XMV.
  • Considerar que probablemente deba volver a agregar máquinas virtuales después de la migración a la copia de seguridad.
  • Tener también en cuenta el modo EVC. De lo contrario, podría causar problemas en algunas VMs

VMware

vSphere DRS en 7.0 u1

vSphere DRS es una característica crítica de vSphere que se requiere para mantener el estado de las cargas de trabajo que se ejecutan dentro del clúster de vSphere. Desde vSphere 7.0 Update 1, DRS depende de la disponibilidad de las máquinas virtuales de vCLS.

Nota:Si intenta habilitar DRS en un clúster en el que haya problemas con las máquinas virtuales de vCLS, aparecerá un mensaje de advertencia en la página Resumen del clúster.
Nota:Si DRS está activado, pero hay problemas con las máquinas virtuales de vCLS, debe solucionar dichos problemas para que DRS funcione. Se mostrará un mensaje de advertencia en la página Resumen del clúster.

Si DRS no funciona, esto no significa que DRS esté deshabilitado. La configuración y los grupos de recursos de DRS existentes se conservan aunque se pierda el cúorum en las máquinas virtuales de vCLS. El estado de vCLS solo se vuelve Estado incorrecto en un clúster habilitado para DRS cuando las máquinas virtuales de vCLS no se están ejecutando, y la primera instancia de DRS se omite debido a este motivo. El estado de vCLS se mantendrá Degradado en un clúster que no esté habilitado para DRS cuando al menos una máquina virtual de vCLS no esté en ejecución.

VMware

vSphere Cluster Services (vCLS)

A partir de vSphere 7.0 Update 1, los servicios de clústeres de vSphere (vSphere Cluster Services, vCLS) están habilitados de forma predeterminada y se ejecutan en todos los clústeres de vSphere. vCLS garantiza que, si vCenter Server deja de estar disponible, los servicios de clústeres seguirán estando disponibles para mantener los recursos y el estado de las cargas de trabajo que se ejecutan en los clústeres. vCenter Server sigue siendo necesario en 7.0 Update 1 para ejecutar DRS y HA.

vCLS se habilita cuando se actualiza a vSphere 7.0 Update 1 o cuando hay una nueva implementación de vSphere 7.0 Update 1. vCLS se actualiza como parte de la actualización de vCenter Server.

vCLS utiliza máquinas virtuales de agente para mantener el estado de los servicios de clúster. Las máquinas virtuales de agente de vCLS se crean cuando se agregan hosts a los clústeres. Es necesario que se ejecuten hasta tres máquinas virtuales de vCLS en cada clúster de vSphere, distribuidas dentro de un clúster. vCLS también está habilitado en los clústeres que solo contienen uno o dos hosts. En estos clústeres, el número de máquinas virtuales de vCLS es uno y dos, respectivamente.

Número de máquinas virtuales de agente de vCLS en clústeres
Número de hosts de un clúster Número de máquinas virtuales de agente de vCLS
1 1
2 2
3 o más 3

Las máquinas virtuales de vCLS se ejecutan en todos los clústeres aunque los servicios de clúster como vSphere DRS o vSphere HA no estén habilitados en el clúster. Las operaciones de ciclo de vida de las máquinas virtuales de vCLS se administran mediante servicios de vCenter como ESX Agent Manager y el plano de control de carga de trabajo. En vSphere 7.0 Update 1, las máquinas virtuales de vCLS no son compatibles con las tarjetas NIC.

Un clúster habilitado con vCLS puede contener hosts ESXi de diferentes versiones si las versiones de ESXi son compatibles con vCenter Server 7.0 Update 1. vCLS funciona con clústeres administrados tanto por vLCM como por VUM, y se ejecuta en todos los clústeres de SKU de licencias de vSphere.

Referencia:

https://docs.vmware.com/es/VMware-vSphere/7.0/com.vmware.vsphere.vcenterhost.doc/GUID-96BD6016-4BE7-4B1C-8269-568D1555B08C.html

vSphere

Manejo de rutas con PowerCLI

Buenas tardes!!

Les comparto este script para manejar rutas de los hipervisores.

Primero les cuento el problema: este script lo hice para manejar el ruteo de hipervisores donde los cambios de vínculos entre principal y contingencia, provocan que queden rutas de vínculos inactivos y causan la desconexión de los hipervisores en el vCenter.

Desarrollo del script:

#variable $hosts se debe poner el nombre o ip del/los hipervisores
#variable $ruatcred es la ruta donde se almacenan las contraseñas guardadas de forma segura. #Puede ser útil: https://docs.microsoft.com/en-us/powershell/module/microsoft.powershell.security/convertto-securestring?view=powershell-7.1
#variable $vcenter se debe escribir el nombre o ip del vcenter
 $rutacred="ruta donde se almacenaron las credenciales de root"
 $hosts="nombre o ip del hipervisor","nombre o ip del hipervisor"
 $vcenter="se debe escribir el nombre o ip del vcenter"
 $user='root'
 $cred = New-Object System.Management.Automation.PsCredential $user,(Get-Content $rutacred |    ConvertTo-SecureString)
 Import-Module VMware.VimAutomation.Core
 foreach ($hosts in $hosts)
 {
     Connect-VIServer -Server $hosts -Credential $cred -Force
     $ruta=Get-VMHostRoute
     foreach($ruta in $ruta)
     {
       if ($ruta.Destination.IPAddressToString -contains "$vcenter")
             {
                 Remove-VMHostRoute -VMHostRoute $ruta -Confirm:$false
             }
      }
   Disconnect-VIServer -confirm:$false
 }

Autor: Torres Leandro.

vCenter

vCenter filesystem /storage/archive full

Buenas tardes, les comento una solución que encontramos al evento de tener lleno el filesystem /storage/archive.
Se controlaron las configuraciones recomendadas por la siguiente KB y la versión de vCenter es superior a 6.7 1b. https://kb.vmware.com/s/article/57829.
Si nos conectamos por ssh podremos ver que la carpeta /storage/archive/vpostgres, contiene archivos .gz que se generan cada 5 minutos.
Para solucionarlo ejecutamos el siguiente comando que depura los archivos de más de 60 días: /storage/archive/vpostgres -name "*.gz" -type f -mtime +60 -exec rm -f {} \;
Fuente: http://dimitridumont.fr/vmware-vcenter-suppression-des-fichiers-de-logs-archives/
Autor: Torres Leandro.
VMware

Witness traffic separation en vSAN

Al momento de realizar el diseño de un cluster de vSAN en formato extendido (Stretched Cluster) puede que nos surjan dudas o cuestiones referidas al deployment del Witness.

A continuación dejo la lista de los requerimientos para la implementación:

  • vCPUs: 2
  • vRAM: 8GB
  • ESXi installation vmdk: 12GB (as of 6.5, previous were 8GB)
  • vSAN Cache vmdk: 10GB (this is common across profiles)
    • Does not ever need to be larger than 10GB
    • Does not have to be backed by a flash device, but must be tagged as a flash device
  • vSAN Capacity vmdk: 15GB
    • Can be tagged as flash, but not required
  • Management VMkernel Interface (vmk0)
    • Must be reachable by vCenter for Management
    • Can be tagged for vSAN Traffic if the WitnessPg is not.
  • WitnessPg VMkernel Interface (vmk1)
    • Cannot be on the same network at the Management Network (KB 2010877)
    • If vSAN Traffic is tagged, must be able to communicate with vSAN Data Nodes using vSAN VMkernel Interface or alternate VMkernel Interface when using Witness Traffic Separation
    • Not required if vSAN Traffic is tagged on the Management VMkernel Interface

Como vemos en uno de los ítems a tener en cuenta, es necesario contar con ping y visibilidad desde los vmk de vSAN del cluster al Witness, por lo que para esto en redes que se encuentren aisladas, existe la posibilidad de implementar Witness Traffic Separation, es un feature que no es posible configurar desde vSphere Client.

En las siguientes líneas les comentaré como configurar WTS en los nodos vSAN y que la comunicación con el Witness se realice desde otro VMK diferente al de vSAN.

Podemos observar que, de forma predeterminada, el host testigo tiene dos redes:

a.) Management network – vSwitch0 – vmk0

b.) Witness switch “vsan traffic enabled” – vmk1

Esta característica permite flexibilidad para distinguir el tráfico de nodo a nodo y de nodo a testigo. En el host de testigos, no es necesario etiquetar el tráfico de testigos. Aquí, vmk1 está etiquetado para el tráfico vsan y en el lado de los nodos de datos, vmk1 debe etiquetarse para el tráfico testigo. No hay ninguna opción en vsphere webclient / vsphere client para habilitar el tráfico testigo en el adaptador vmkernel.

Esto se puede habilitar ejecutando el siguiente comando en los hosts SSH:

esxcli vsan network ip add -i vmk1 -T=witness

Por ejemplo: (en nodos del cluster)

[root@blr1:~] esxcli vsan network ip add -i vmk1 -T=witness
[root@blr1:~] esxcli vsan network list

Interface
VmkNic Name: vmk2
IP Protocol: IP
Interface UUID: 15bb6d5b-9328-22b0-137d-0050560151b8
Agent Group Multicast Address: 224.2.3.4
Agent Group IPv6 Multicast Address: ff19::2:3:4
Agent Group Multicast Port: 23451
Master Group Multicast Address: 224.1.2.3
Master Group IPv6 Multicast Address: ff19::1:2:3
Master Group Multicast Port: 12345
Host Unicast Channel Bound Port: 12321
Multicast TTL: 5
Traffic Type: vsan

Interface
VmkNic Name: vmk1
IP Protocol: IP
Interface UUID: 1b9c285c-c649-a3b6-f0c8-0050560151b8
Agent Group Multicast Address: 224.2.3.4
Agent Group IPv6 Multicast Address: ff19::2:3:4
Agent Group Multicast Port: 23451
Master Group Multicast Address: 224.1.2.3
Master Group IPv6 Multicast Address: ff19::1:2:3
Master Group Multicast Port: 12345
Host Unicast Channel Bound Port: 12321
Multicast TTL: 5
Traffic Type: witness









Desde que se agregó compatibilidad con MTU mixta de vSAN 6.7U1 en Stretched cluster de vSAN y clústeres ROBO de 2 nodos.

Viendo la imagen del ejemplo, utilizamos vmk1 (Naranja) para trafico Witness y vmk2 (verde) para trafico vSAN dedicado. De esta forma vemos como es posible contar con MTU mixto habilitado en el cluster. Jumbo frames activo entre los dos sites miembros del cluster extendido, y MTU 1500 contra el equipo testigo que puede estar desplegado en un tercer sitio o proveedor de nube.

Espero les sea de utilidad esta información.

Referencia:
https://blogs.vmware.com/virtualblocks/

VMware

Componentes opcionales de vCenter Server

Con el producto base, se empaquetan y se instalan los componentes opcionales de vCenter Server. No obstante, estos pueden necesitar una licencia aparte.

Las características opcionales de vCenter Server son, entre otras:

vMotion
Permite mover máquinas virtuales en ejecución de un host ESXi a otro host ESXi sin interrumpir el servicio. Requiere licencias tanto en el host de origen como en el de destino. vCenter Server coordina de forma centralizada todas las actividades de vMotion.
Storage vMotion
Permite mover el archivo de configuración y los discos de una máquina virtual en ejecución de un almacén de datos a otro sin interrumpir el servicio. Requiere licencias en el host de la máquina virtual.
vSphere HA
Habilita un clúster con alta disponibilidad. Si ocurre un error en el host, todas las máquinas virtuales que estaban en ejecución en él se reinician de inmediato en otros hosts del mismo clúster.

Cuando habilite el clúster para vSphere HA, debe especificar la cantidad de hosts que desee poder recuperar. Si establece en 1 la cantidad de errores de host permitidos, vSphere HA mantiene la capacidad suficiente en el clúster para tolerar el error de un host. Todas las máquinas virtuales en ejecución en ese host pueden reiniciarse en los hosts restantes. De manera predeterminada, no puede encender una máquina virtual si al hacerlo se infringe la capacidad de conmutación por error requerida.

vSphere DRS
Ayuda a mejorar el consumo de energía y la asignación de recursos en todos los hosts y grupos de recursos. vSphere DRS recopila la información de uso de recursos de todos los hosts y las máquinas virtuales del clúster, y ofrece recomendaciones (o migra las máquinas virtuales) en una de dos situaciones:

  • Selección de ubicación inicial: cuando se enciende por primera vez una máquina virtual en el clúster, DRS ubica la máquina virtual o realiza una recomendación.
  • Equilibrio de carga: DRS intenta mejorar el uso de recursos en el clúster mediante migraciones automáticas de las máquinas virtuales (vMotion) o recomendaciones para las migraciones de máquinas virtuales.

vSphere DRS incluye las capacidades de Distributed Power Management (DPM). Cuando se habilita DPM, el sistema compara la capacidad en los niveles de host y de clúster con las demandas de las máquinas virtuales en ejecución en el clúster. Según los resultados obtenidos en la comparación, DPM recomienda (o implementa) acciones que pueden reducir el consumo de energía del clúster.

Storage DRS
Permite administrar varios almacenes de datos como un solo recurso, llamado clúster de almacenes de datos. Un clúster de almacenes de datos es una suma de varios almacenes de datos dentro de un único grupo lógico con equilibrio de cargas. Puede tratarlo como un único recurso de almacenamiento flexible para los fines de administración de recursos. Puede asignar un disco virtual a un clúster de almacenes de datos, y Storage DRS encontrará el almacén de datos apropiado para él. El equilibrador de cargas se encarga de la selección de ubicación inicial y las futuras migraciones según las medidas de la carga de trabajo. El equilibrio del espacio de almacenamiento y de E/S minimiza el riesgo de quedarse sin espacio y el riesgo de cuellos de botella de E/S que bajan el rendimiento de las máquinas virtuales.
vSphere Fault Tolerance
vSphere Fault Tolerance proporciona disponibilidad continua para máquinas virtuales mediante la creación y el mantenimiento de una máquina virtual secundaria que es idéntica a la máquina virtual principal. Esta máquina virtual secundaria está continuamente disponible para reemplazar la máquina virtual principal en una situación de conmutación por error.

Referencia:
https://docs.vmware.com/es/VMware-vSphere/7.0/com.vmware.vsphere.vcenterhost.doc/GUID-C0BA2388-85A4-4BDB-B09A-80DE69BE513F.html

VMware

Objetos de inventario administrados de vSphere

En vSphere, el inventario es una colección de objetos físicos y virtuales en la que puede colocar permisos, supervisar tareas y eventos, y establecer alarmas. Puede agrupar la mayoría de los objetos de inventario mediante carpetas para administrarlas de manera más fácil.

Puede cambiarse el nombre de todos los objetos de inventario, con excepción de los hosts, para representar sus objetivos. Por ejemplo, se les puede poner el nombre según los departamentos de la empresa, las ubicaciones o las funciones.

Nota:Los nombres de objetos administrados no pueden superar los 214 bytes (codificados con UTF-8).

vCenter Server supervisa y administra los siguientes objetos de inventario:

Centros de datos
A diferencia de las carpetas, que se usan para organizar tipos de objetos específicos, un centro de datos es una acumulación de todos los tipos diferentes de objetos necesarios para realizar el trabajo en la infraestructura virtual.

Dentro de cada centro de datos, existen cuatro jerarquías separadas.

  • Máquinas virtuales (y plantillas)
  • Hosts (y clústeres)
  • Redes
  • Almacenes de datos
Clústeres
Una recopilación de hosts ESXi y las máquinas virtuales asociadas destinados a trabajar juntos como una unidad. Cuando se agrega un host a un clúster, los recursos del host se vuelven parte de los recursos del clúster. vCenter Server administra los recursos de todos los hosts de un clúster como una unidad.
Almacenes de datos
Una representación física de los recursos de almacenamiento físico en el centro de datos. Un almacén de datos constituye la ubicación de almacenamiento para los archivos de la máquina virtual. En un SDDC local, estos recursos de almacenamiento físico pueden provenir del disco de SCSI local del host ESXi, las matrices de disco SAN de canal de fibra, las matrices de disco SAN de iSCSI o las matrices de almacenamiento conectado a la red (Network Attached Storage, NAS). Tanto para los SDDC locales como en la nube, los almacenes de datos de vSAN ocultan las idiosincracias del almacenamiento físico subyacente y presentan un modelo uniforme para los recursos de almacenamiento que necesitan las máquinas virtuales.
Carpetas
Las carpetas permiten agrupar objetos del mismo tipo para poder administrarlos con facilidad. Por ejemplo, puede usar carpetas para establecer permisos entre los objetos, establecer alarmas entre ellos y organizarlos de forma significativa.

Una carpeta puede contener otras carpetas o un grupo de objetos del mismo tipo: centros de datos, clústeres, almacenes de datos, redes, máquinas virtuales, plantillas o hosts. Por ejemplo, una carpeta puede contener hosts y otra carpeta que contenga hosts, pero no puede contener hosts y otra carpeta que contenga máquinas virtuales.

Hosts
El equipo físico en el que está instalado ESXi Todas las máquinas virtuales se ejecutan en hosts o clústeres.
Redes
Un conjunto de tarjetas de interfaz de red (NIC virtuales), conmutadores distribuidos o vSphere Distributed Switch, y grupos de puertos o grupos de puertos distribuidos que conectan máquinas virtuales entre sí o con la red física fuera del centro de datos virtual. Puede supervisar las redes, y puede establecer permisos y alarmas en los grupos de puertos y los grupos de puertos distribuidos.
Grupos de recursos
Los grupos de recursos se usan para clasificar los recursos de memoria y CPU de un host o clúster. Las máquinas virtuales se ejecutan en grupos de recursos y obtienen sus recursos de esos grupos. Puede crear varios grupos de recursos como elementos secundarios directos de un host o clúster independiente, y luego delegar el control sobre cada grupo de recursos a otros individuos u otras organizaciones.
Puede supervisar los recursos y configurarles alarmas en ellos.
Plantillas
Una plantilla es una copia principal de una máquina virtual que se puede utilizar para crear y aprovisionar máquinas virtuales nuevas. Las plantillas pueden tener un sistema operativo invitado y un software de aplicación instalado. Se pueden personalizar durante la implementación para garantizar que la nueva máquina virtual tenga un nombre y una configuración de red únicos.
Máquinas virtuales
Un entorno de equipo virtualizado en el que pueden ejecutarse un sistema operativo invitado y el software de aplicación asociado. Varias máquinas virtuales pueden funcionar a la vez en el mismo equipo host administrado.
vApps
vSphere vApp es un formato para empaquetar y administrar aplicaciones. Una vApp puede contener varias máquinas virtuales.
VMware

Componentes del software de vSphere

VMware vSphere es un conjunto de componentes de software de virtualización. Algunos de ellos son ESXi, vCenter Server y otros componentes de software que cumplen funciones distintas en el entorno de vSphere.

vSphere incluye los siguientes componentes de software:

ESXi
El hipervisor ejecuta las máquinas virtuales. Cada máquina virtual tiene un conjunto de archivos de disco y de configuración que, juntos, realizan todas las funciones de una máquina física.

Con ESXi se pueden ejecutar las máquinas virtuales, instalar sistemas operativos, ejecutar aplicaciones y configurar las máquinas virtuales. La configuración incluye la identificación de los recursos de la máquina virtual, como los dispositivos de almacenamiento.

El servidor proporciona arranque, administración y otros servicios que administran las máquinas virtuales.

vCenter Server
Un servicio que actúa como administrador central de los hosts VMware ESXi conectados en una red. vCenter Server dirige las acciones en las máquinas virtuales y los hosts ESXi.

vCenter Server se instala para ejecutarse automáticamente en una máquina virtual preconfigurada. El servicio vCenter Serverse ejecuta continuamente en segundo plano. Realiza actividades de supervisión y administración incluso cuando instancias de vSphere Client no están conectadas y cuando no hay ninguna sesión iniciada en el equipo en el que reside. Debe tener acceso de red a todos los hosts que administra.

vCenter Server se implementa como una máquina virtual preconfigurada y optimizada para ejecutar vCenter Server y los componentes de vCenter Server. Puede implementar vCenter Server en hosts ESXi de la versión 6.5 o versiones posteriores.

Todos los servicios de requisito previo para la ejecución de vCenter Server y los componentes de vCenter Server están integrados en la instalación de vCenter Server. Todos los servicios de vCenter Server se ejecutan como procesos secundarios del servicio VMware Service Library Lifecycle Manager. Consulte la documentación sobre instalación y configuración de vCenter Server para obtener información sobre la forma de establecer esta configuración.

vCenter Single Sign-On
Un servicio que forma parte de la infraestructura de administración de vCenter Server. El servicio de autenticación de vCenter Single Sign-On aumenta la seguridad de la plataforma de infraestructura de nube de VMware, ya que permite la comunicación entre los diversos componentes de software de vSphere. El servicio de autenticación de vCenter Single Sign-On utiliza un mecanismo de intercambio de token seguro en lugar de requerir que cada componente autentique a un usuario por separado con un servicio de directorio como Active Directory.

Al instalar vCenter Single Sign-On, se implementan los siguientes componentes.

STS (servicio de token de seguridad)
Los certificados STS permiten que un usuario conectado a través de vCenter Single Sign-On se autentique con cualquier servicio de vCenter compatible con vCenter Single Sign-On. El servicio STS emite tokens de lenguaje de marcado de aserción de seguridad (Security Assertion Markup Language, SAML). Estos tokens de seguridad representan la identidad de un usuario en cada uno de los orígenes de identidad de vCenter Single Sign-On.
Servidor de administración
El servidor de administración permite que los usuarios con privilegios de administrador de vCenter Single Sign-On configuren el servicio vCenter Single Sign-On, y administren usuarios y grupos desde vSphere Client. Inicialmente, solo el usuario administrator@vsphere.local tiene estos privilegios.
vCenter Lookup Service
vCenter Lookup Service contiene información de topología sobre la infraestructura de vSphere, lo que permite que los componentes de vSphere se conecten entre sí de manera segura. A menos que utilice una instalación simple, se le pedirá la dirección URL de Lookup Service al instalar otros componentes de vSphere. Por ejemplo, Inventory Service y los instaladores de vCenter Server solicitan la dirección URL de Lookup Service y luego se ponen en contacto con Lookup Service para encontrar vCenter Single Sign-On. Tras la instalación, Inventory Service y el sistema vCenter Server se registran en vCenter Lookup Service para que otros componentes de vSphere, como vSphere Client, puedan encontrarlos.
VMware Directory Service

El servicio de directorio asociado con el dominio vsphere.local. Se trata de un servicio de directorio multiempresa y de replicación de elementos del mismo nivel que pone a disposición un directorio LDAP en el puerto 389. En el modo multisitio, una actualización del contenido de VMware Directory Service de una instancia de VMware Directory Service da como resultado la actualización automática de las instancias de VMware Directory Service asociadas con todos los demás nodos de vCenter Single Sign-On.

Complementos de vCenter Server
Son las aplicaciones que proporcionan características y funcionalidad adicionales a vCenter Server. En general, los complementos constan de un componente de servidor y otro de cliente. Una vez instalado el servidor de complementos, este se registra en vCenter Server y el cliente de complementos está disponible para que vSphere Client lo descargue. Después de instalar un complemento en vSphere Client, este podría alterar la interfaz mediante la incorporación de vistas, pestañas, botones de barra de herramientas o elementos de menú relacionados con la funcionalidad agregada.

Los complementos aprovechan las capacidades de vCenter Server principales, como autenticación y administración de permisos, pero pueden tener sus propios tipos de eventos, tareas, metadatos y privilegios.

Algunas características de vCenter Server se implementan como complementos y se pueden administrar mediante el administrador de complementos de vSphere Client. Estas características incluyen vCenter Storage Monitoring, vCenter Hardware Status y vCenter Service Status.

Base de datos de vCenter Server
Un almacenamiento persistente para mantener el estado de cada máquina virtual, host y usuario administrado en el entorno de vCenter Server. La base de datos de vCenter Server puede ser remota o local en el sistema vCenter Server.

La base de datos se instala y se configura durante la instalación de vCenter Server.

Si va a acceder al host ESXi directamente a través de VMware Host Client, y no de un sistema vCenter Server y su vSphere Client asociado, no debe utilizar una base de datos de vCenter Server.

tcServer
Muchas de las funciones de vCenter Server se implementan como servicios web que requieren tcServer. tcServer se instala en el equipo con vCenter Server como parte de la instalación de vCenter Server.

Entre las características que necesitan que tcServer esté en ejecución se incluyen: la pestaña lCIM/Estado de hardware, los gráficos de rendimiento, Web Access, los servicios basados en directivas de almacenamiento y el estado de vCenter Service.

Agente de vCenter Server
Es el software que recopila, comunica y ejecuta las acciones que se reciben de vCenter Server en cada uno de los hosts administrados. El agente de vCenter Server se instala la primera vez que se agrega un host al inventario de vCenter Server.
Agente de host
Es el software que recopila, comunica y ejecuta las acciones recibidas a través de vSphere Client en cada uno de los hosts administrados. Se instala como parte de la instalación de ESXi.

VMware

Topología física del centro de datos de vSphere

Un centro de datos típico de VMware vSphere consta de pilares físicos, como servidores de virtualización x86, redes y matrices de almacenamiento, redes IP, un servidor de administración y clientes de escritorio.

El centro de datos de vSphere incluye los siguientes componentes.

Hosts ESXi
Servidores x86 estándares de la industria que ejecutan ESXi en hardware nuevo. El software ESXi proporciona recursos para las máquinas virtuales y las ejecuta. Puede agrupar un número de servidores x86 configurados de modo similar con conexiones a los mismos subsistemas de red y de almacenamiento. Esta agrupación crea un conjunto agregado de recursos en el entorno virtual, llamado clúster.
Redes y matrices de almacenamiento
VMware vSphere utiliza matrices SAN de canal de fibra, matrices SAN de iSCSI y matrices NAS para atender las necesidades de almacenamiento de diferentes centros de datos. Con redes de área de almacenamiento, puede conectar y compartir matrices de almacenamiento entre grupos de servidores. Esta disposición permite agregar recursos de almacenamiento y proporciona mayor flexibilidad para aprovisionarlos a las máquinas virtuales. Para obtener información detallada, consulte Almacenamiento de vSphere.
Redes IP
Cada servidor informático tiene varios adaptadores de red físicos que ofrecen un gran ancho de banda y redes confiables para el centro de datos completo de VMware vSphere. Para obtener información detallada, consulte Redes de vSphere.
vCenter Server
vCenter Server proporciona un único punto de control para el centro de datos. Ofrece servicios de centro de datos esenciales como, por ejemplo, control de acceso, supervisión de rendimiento y configuración. Unifica los recursos desde los servidores informáticos individuales para que se compartan entre máquinas virtuales en todo el centro de datos. Administra la asignación de máquinas virtuales a los hosts ESXi y la asignación de recursos a las máquinas virtuales dentro de un servidor informático determinado. Estas asignaciones se basan en las directivas que establece el administrador del sistema.

Los servidores informáticos siguen funcionando incluso cuando vCenter Server se vuelve inaccesible (por ejemplo, cuando se interrumpe la red). Los hosts ESXi pueden administrarse por separado y seguir ejecutando las máquinas virtuales que tienen asignadas, según la última asignación de recursos que se estableció. Una vez que se restaure la conexión a vCenter Server, podrá volver a administrar el centro de datos en conjunto.

Clientes de administración

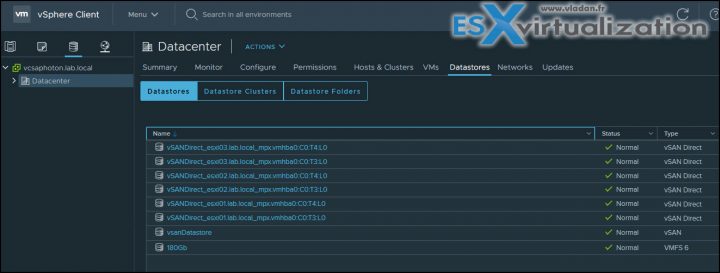

VMware vSphere proporciona varias interfaces para la administración de centros de datos y el acceso de máquinas virtuales. Estas interfaces incluyen vSphere Client para el acceso a través de un explorador web o vSphere Command-Line Interface (vSphere CLI).
